PCB보드란 무엇인가요? 전자기기의 핵심, 기초부터 알아보기

전자기기를 분해해 보면 가장 먼저 눈에 띄는 것이 바로 '녹색 판'입니다. 이것이 바로 PCB(Printed Circuit Board, 인쇄회로기판)입니다. PCB는 전자 부품들이 상호 연결되어 작동할 수 있도록 해주는 핵심적인 부품으로, 스마트폰, 컴퓨터, TV, 가전제품 등 거의 모든 전자기기에 내장되어 있습니다. 이번 포스팅에서는 PCB보드의 정의부터 구성, 제작 과정, 종류, 활용 분야, 그리고 고를 때 고려할 요소까지 자세히 알아보겠습니다.



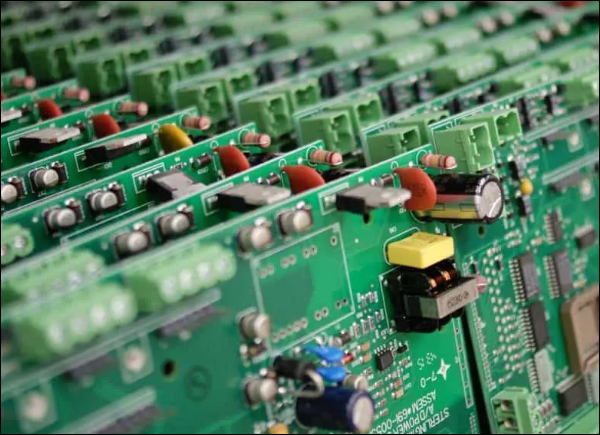

PCB 보드 정의

PCB(Printed Circuit Board)는 전자 부품을 기계적으로 지지하고, 부품 간 전기적인 연결을 제공하는 얇은 기판입니다. 기존의 복잡한 배선 방식을 대체하며, 전자 기기 소형화와 대량 생산에 큰 기여를 했습니다.

📌 PCB의 핵심 기능

• 전자부품을 안정적으로 고정
• 전기 신호를 정확하게 전달
• 회로의 소형화 및 경량화 실현

📌  PCB 등장 이전과 이후 비교

항목	PCB 이전(배선 방식)	PCB 이후 (기판 방식)
연결 방식	납땜 및 수작업 배선	인쇄된 회로 경로 사용
생산 효율성	낮음	높음
고장률	비교적 높음	낮음 (표준화된 공정 적용)
기기 크기 및 무게	큼, 무거움	작고 가벼움



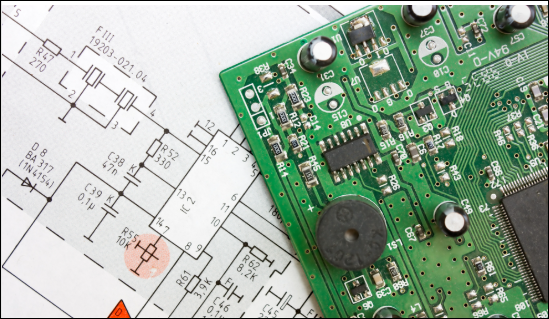

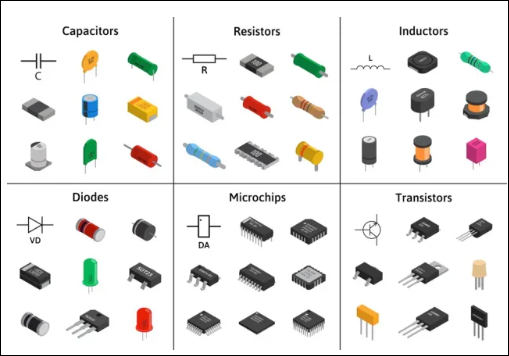

PCB보드의 주요 구성요소

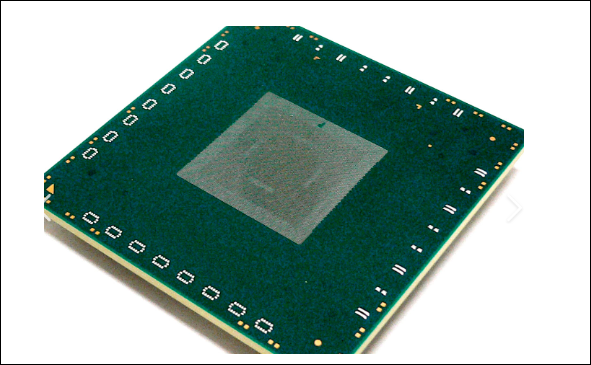

PCB는 단순한 판이 아니라, 여러 층의 재료와 회로로 구성되어 있습니다. 다음은 대표적인 PCB 구성요소입니다. 이 외에도, 다층 기판의 경우에는 내부 절연층, 비아(Via: 층간 연결 구멍) 등이 포함되어 회로의 복잡성을 높입니다.

📌 기본 구성

• 기판(베이스): 절연체 재질로 구성된 중심 판, 흔히 FR-4(유리섬유+에폭시)를 사용
• 구리층(Copper Layer): 회로가 인쇄되는 부분으로, 전류를 전달
• 솔더 마스크(Solder Mask): 부식 및 단락 방지를 위한 보호층, 녹색으로 자주 보임

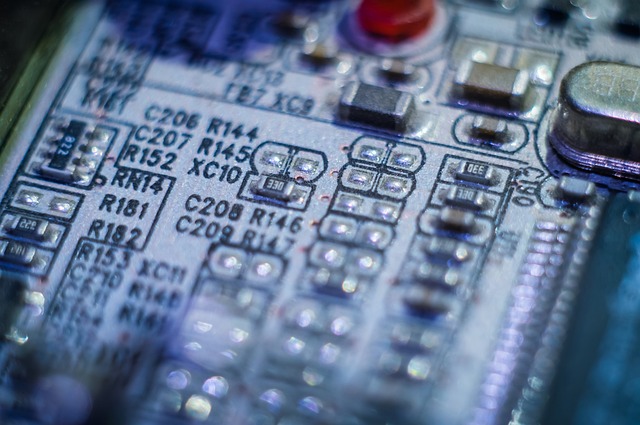

• 실크스크린(Silkscreen): 부품 위치나 정보가 인쇄된 흰색 글자들



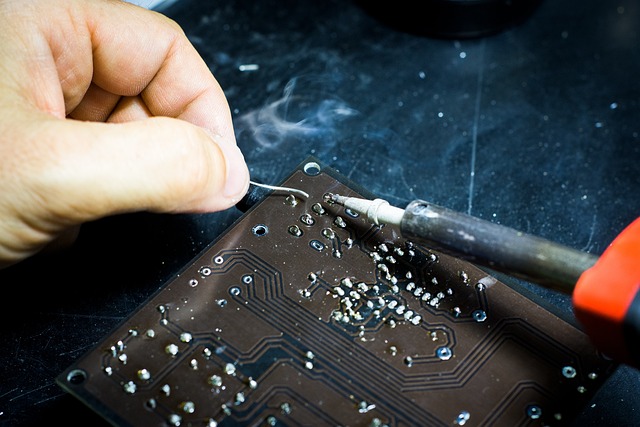

PCB보드의 제작 과정

PCB는 일반 종이처럼 프린트해서 만드는 것이 아닌, 정밀하고 체계적인 공정을 거쳐 생산됩니다. 공정 하나하나가 정밀도를 요하며, 오류가 발생할 경우 전체 제품의 작동에 영향을 줄 수 있습니다. 다음은 일반적인 2층(양면) PCB의 제작 순서입니다.

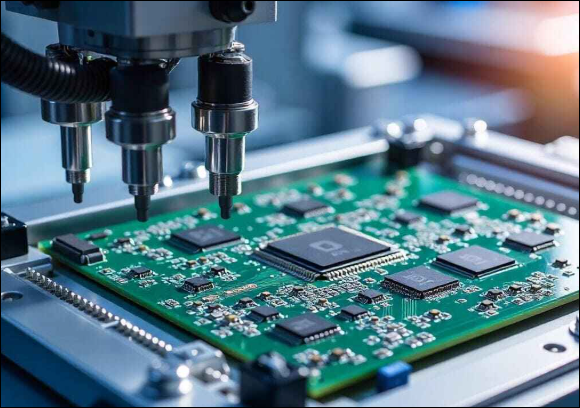

📌 PCB 제작 단계

1. 기판 절단 및 준비 - 절연 재질(주로 FR-4)을 필요한 크기로 절단하고 표면을 정리합니다.
2. 구리층 부착 - 기판 양면에 얇은 구리층을 접착하여 전기 신호가 흐를 수 있도록 합니다.

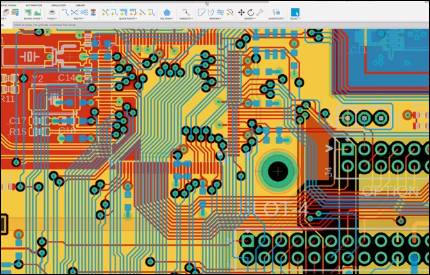

3. 회로 패턴 인쇄(포토레지스트 도포 및 노광) - 포토레지스트(감광제)를 도포 후 회로 도안을 자외선으로 인쇄합니다.
4. 에칭(불필요한 구리 제거) - 필요 없는 구리층을 화학적으로 제거하여 설계된 회로만 남깁니다.
5. 드릴링(구멍 가공) - 부품을 삽입하거나 층간 연결을 위해 정밀한 구멍을 기계로 뚫습니다.
6. 비아 도금 및 연결 - 구 구멍 안에 구리를 도금해 앞뒤면이나 층간을 전기적으로 연결합니다.
7. 솔더 마스크 및 실크스크린 인쇄 - 회로 보호용 솔더 마스크(보통 녹색)와 부품 표시용 실크스크린을 인쇄 합니다.

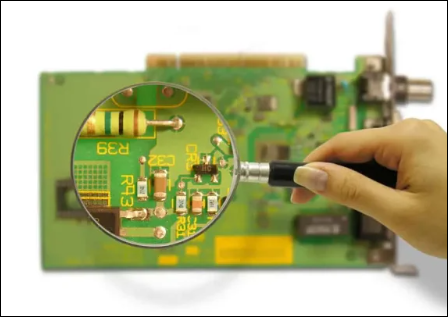

8. 최종 검사 및 전기적 테스트 - 외관 및 전기적 기능 검사를 통해 제품의 이상 유무를 점검합니다.



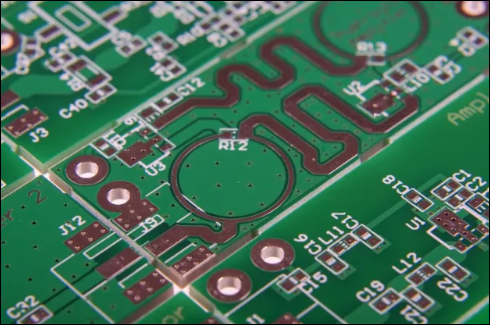

PCB보드의 종류

전자기기의 복잡성과 용도에 따라 PCB보드는 다양한 형태로 진화해왔습니다. 회로의 밀도, 기기의 유연성 요구, 환경적 조건 등에 따라 단면 PCB부터 다층, 플렉시블, 리지드-플렉스 PCB까지 폭넓은 종류가 존재합니다. 각 PCB 유형은 특정한 기능성과 적용 분야에 맞춰 설계되며, 제품의 성능과 안정성, 제조 비용에 직접적인 영향을 줍니다. 이번 항목에서는 대표적인 PCB보드의 종류와 특징을 비교하며, 각각의 용도가 무엇인지 구체적으로 알아보겠습니다.

📌 주요 PCB 종류

종류	설명	활용예시
단면 PCB	회로가 한 면에만 존재	리모컨, 계산기 등 저가 소형 기기
양면 PCB	회로가 앞뒤 양면에 존재	TV, 컴퓨터 주변기기 등

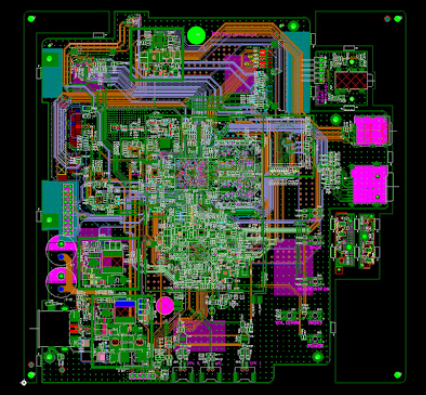

다층 PCB	4층 이상 다층 구조로 고밀도 회로 구성 가능	스마트폰, 서버, 메인보드 등 고성능 장치

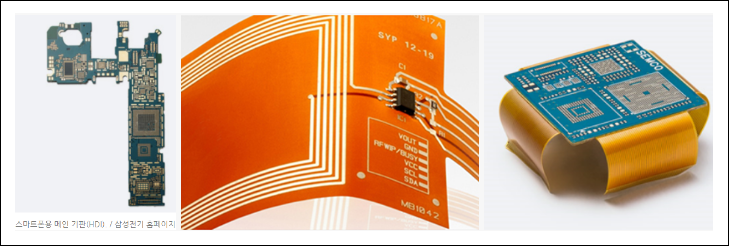

플렉시블 PCB	구부릴 수 있는 특수 기판 사용	웨어러블 기기, 카메라 렌즈 등
리지드-플렉스 PCB	단단한 PCB와 플렉시블 PCB가 혼합된 형태	군수 장비, 의료 장비 등 복합 환경 기기



PCB보드 주요 활용분야

전자기기의 심장이라 불리는 PCB보드는 단순한 회로 연결을 넘어서 기기의 구조, 기능, 성능을 좌우하는 핵심 요소입니다. 거의 모든 전자제품에는 PCB가 사용되며, 그 활용 범위는 소비자 제품을 넘어 자동차, 의료, 통신, 산업 설비, 국방까지 매우 다양합니다.



• 소비자 전자기기
  • 스마트폰, 태블릿, 노트북, TV, 에어컨, 냉장고 등 가전제품에 광범위하게 사용됩니다.
  • 다층 PCB를 통해 고집적 회로를 구현하며, 제품의 소형화 및 경량화를 실현합니다.
• 자동차 전장 시스템
  • 차량의 ECU(전자제어장치), ABS, ADAS(첨단 운전자 보조 시스템), 인포테인먼트 시스템 등에 적용됩니다.
  • 고온 및 진동 환경에 견딜 수 있도록 내열성과 안정성이 중요한 기준입니다.
• 의료기기
  • MRI, CT, 심전도 모니터, 휴대용 혈당 측정기 등 정밀 의료장비에 사용됩니다.
  • 고신뢰성과 정밀 제어를 위한 고품질 PCB가 필수입니다.
• 통신장비
  • 라우터, 스위치, 중계기, 5G 기지국 등 네트워크 장비에 사용됩니다.
  • 고속 신호 전송에 적합한 고주파용 PCB 설계가 필요합니다.
• 산업 자동화 및 로봇 기술
  • 공장 자동화 장비, 로봇 팔, PLC 제어기, 센서 네트워크 등에 적용됩니다.
  • 산업용은 대개 EMI(전자파 간섭) 보호와 내구성이 강화된 구조를 채택합니다.
• 항공우주 및 국방
  • 위성 시스템, 레이더, 항공 전자장비, 미사일 유도 시스템 등에 사용됩니다.
  • 극한의 환경에서도 신뢰성 있는 성능을 유지해야 하므로 군용 등급의 PCB가 요구됩니다.

PCB는 단순한 기판이 아닌, 전자산업 전반을 지탱하는 필수 인프라입니다. 각 산업 분야의 기술 수준이 높아질수록, 이에 맞춘 고사양 PCB가 요구되며, 설계, 소재 선택, 제조 품질까지 모두가 종합적으로 고려되어야 합니다. 따라서 각 산업에 적합한 PCB의 이해는 제품 개발 및 기술 경쟁력 확보의 핵심이라고 할 수 있습니다.
